Detalles del producto / volumen de suministro
- sobre suelo -
Descripción:

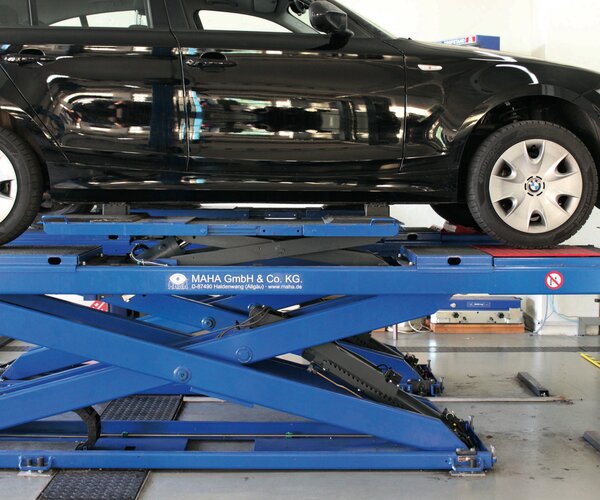

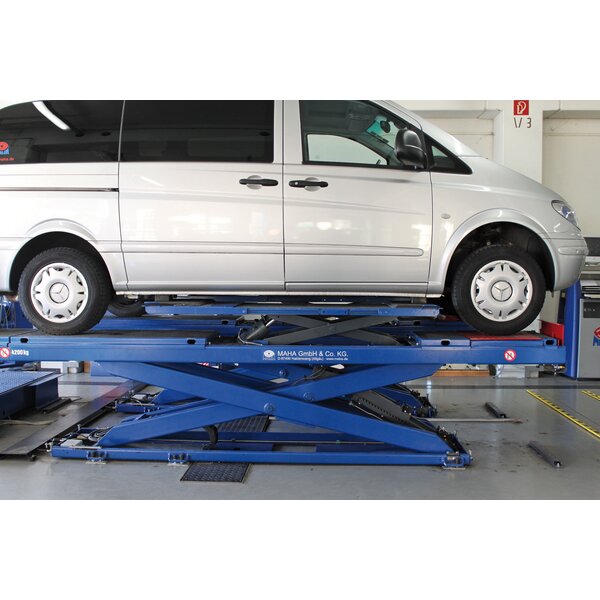

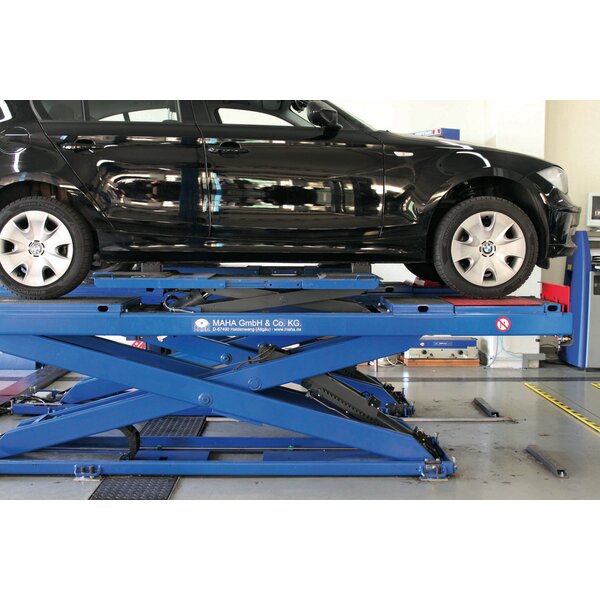

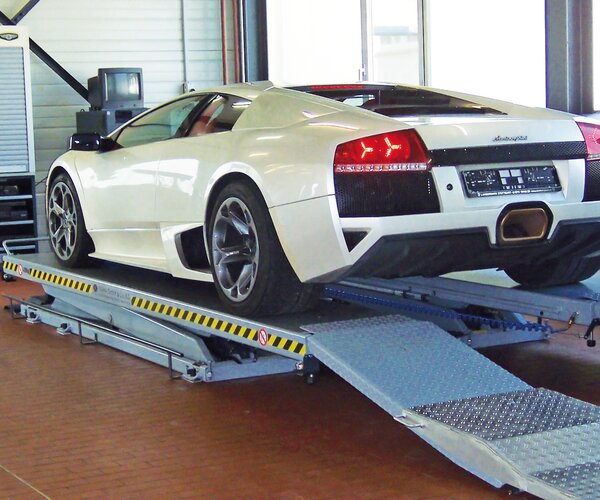

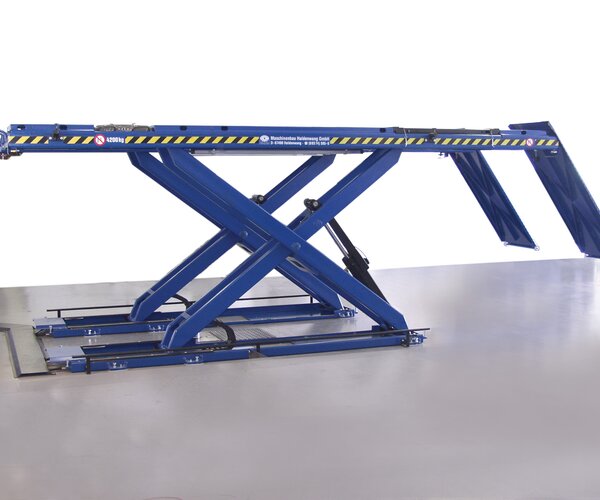

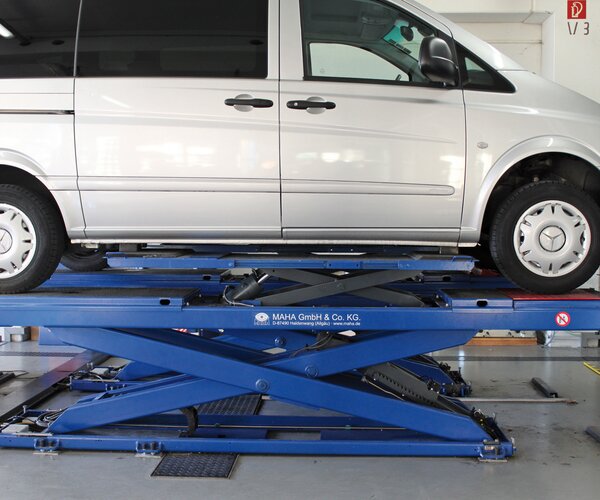

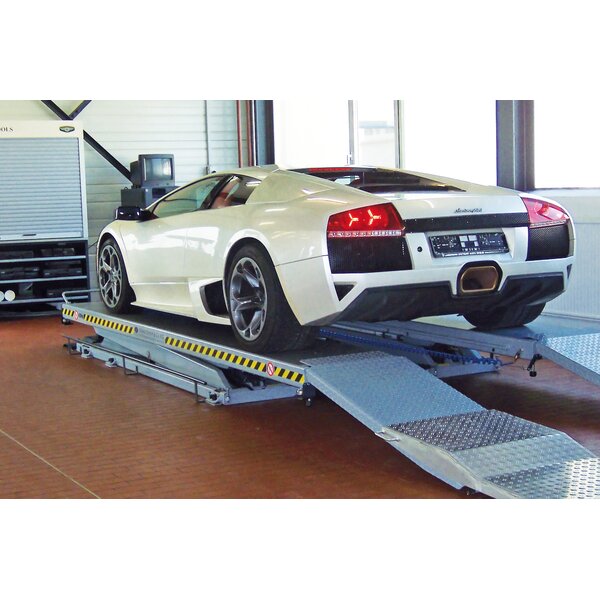

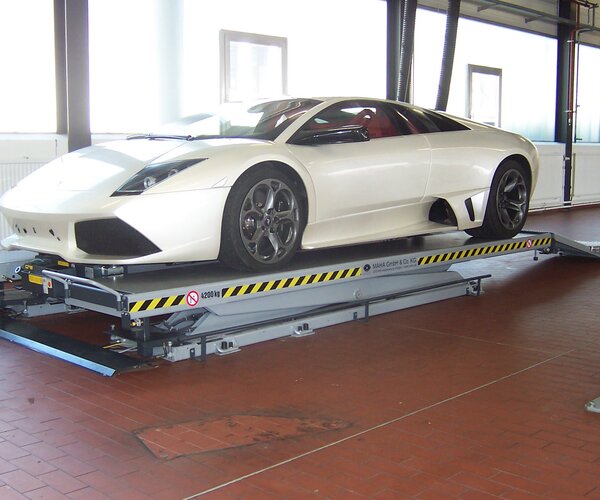

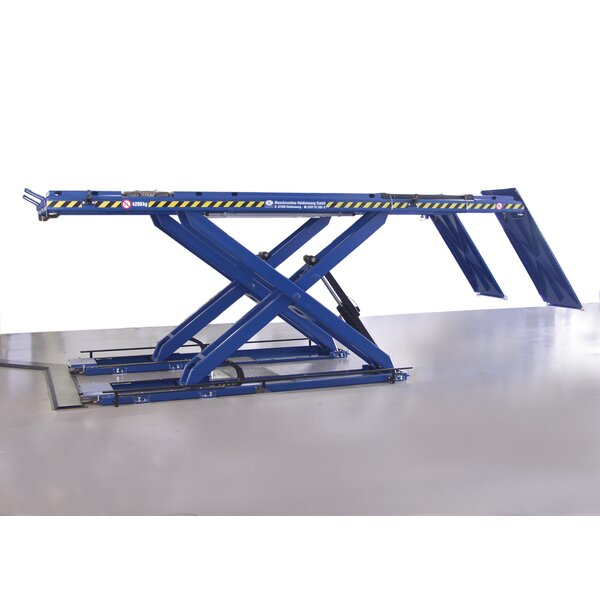

- Elevador de tijeras para instalación sobre suelo
- Construcción robusta y probada, para un gran volumen de vehículos y una larga vida útil
- Elevada estabilidad lateral y resistencia a la flexión, y por tanto también ideal para una medición precisa de bastidores
- Plataformas con rieles ya integrados preequipadas para elevador de ejes

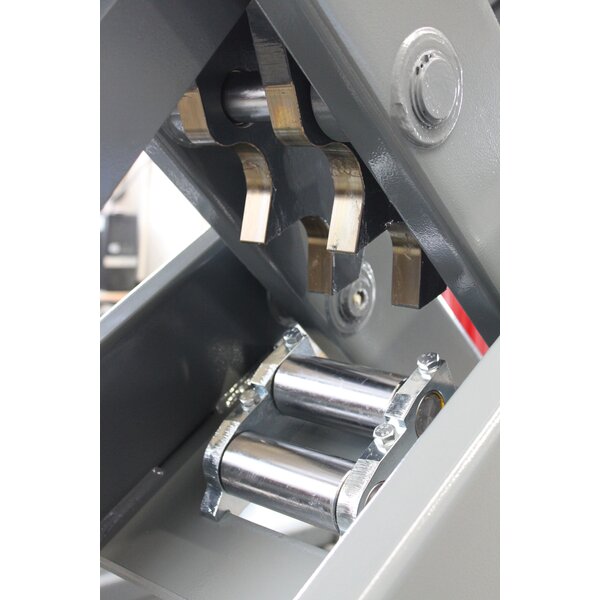

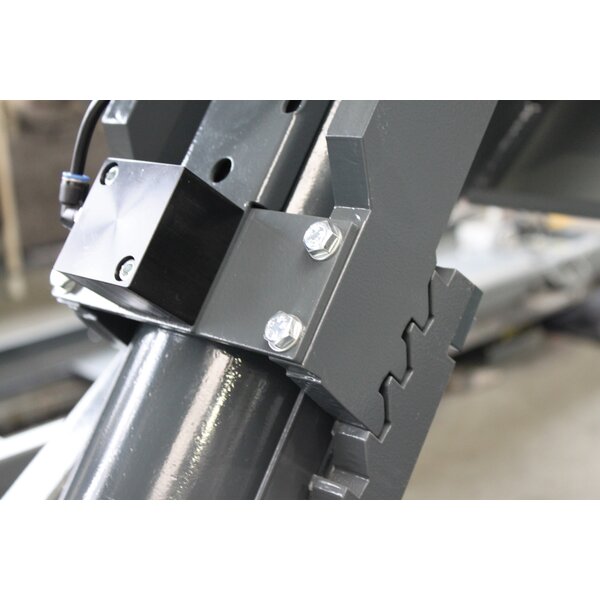

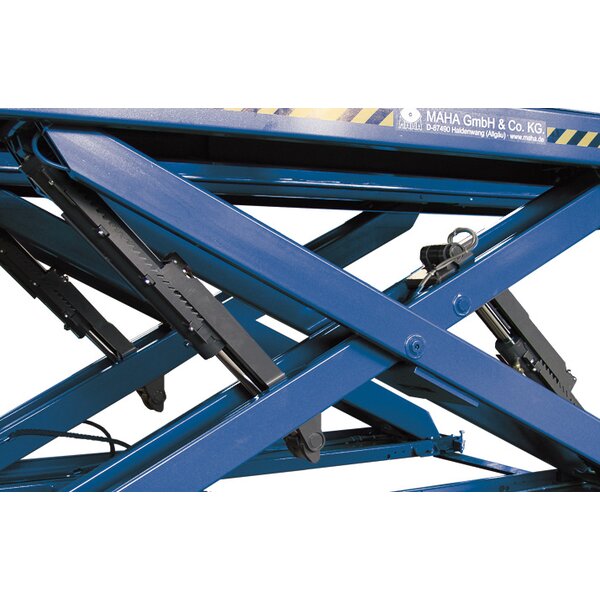

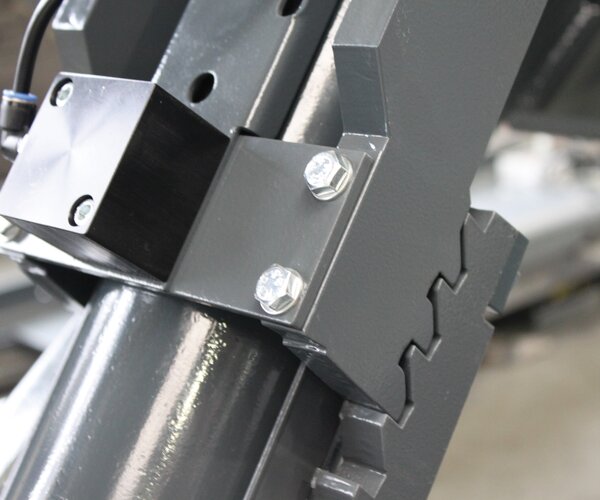

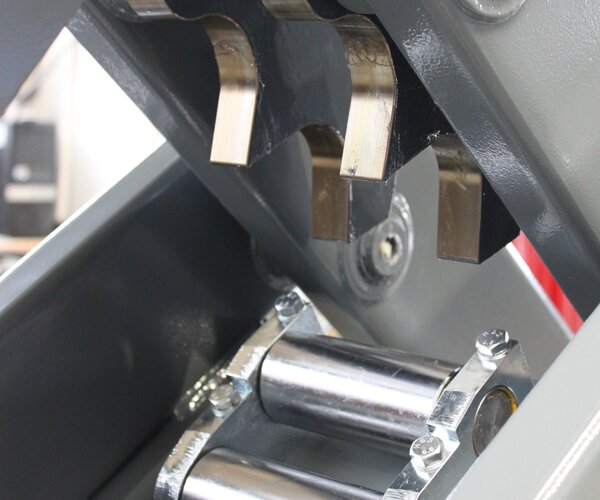

- Trinquetes y fijadores como dispositivo de seguridad adicional

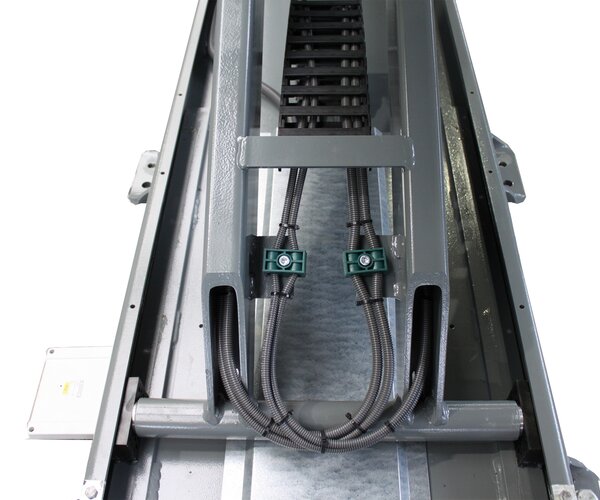

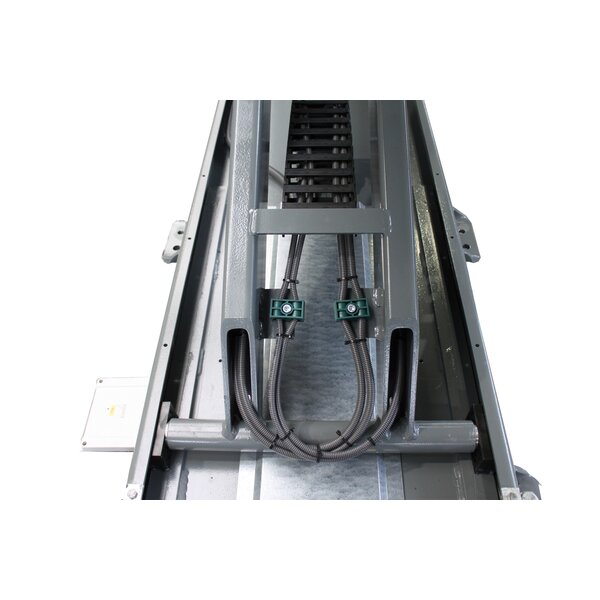

- Cables y tubos hidráulicos instalados de forma especialmente protegida dentro de los tubos de las tijeras

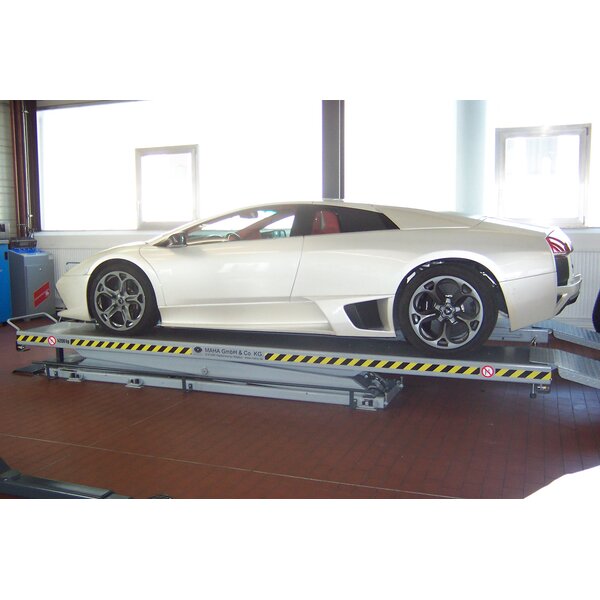

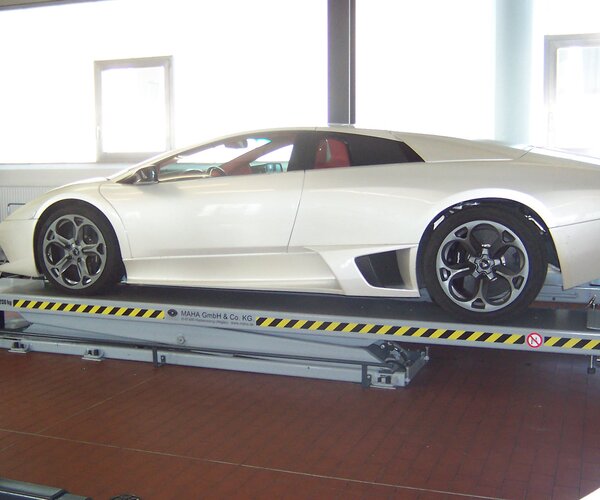

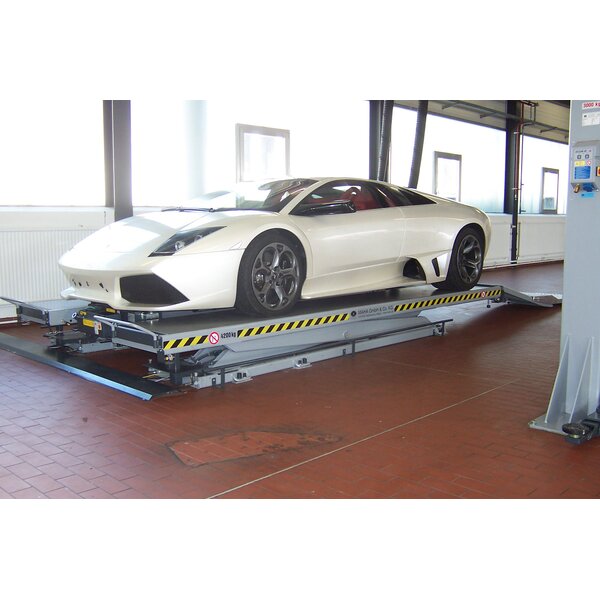

- Altura de paso reducida para una colocación sencilla del vehículo
- Las alturas de elevación grandes 2 m facilitan los trabajos de reparación y la accesibilidad
- Funcionalidad de BAJADA DE EMERGENCIA en caso de corte de corriente

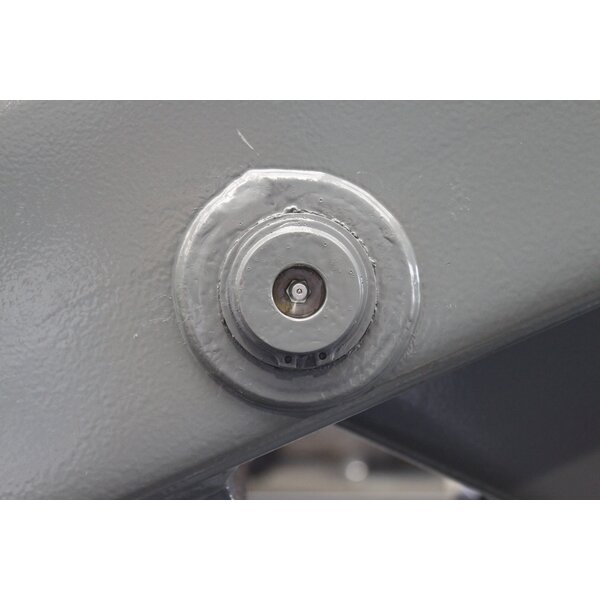

- Tratamiento anticorrosión adicional en las zonas de engrapado y sellado de los huecos
- Pintura recubrimiento en polvo de alta calidad:

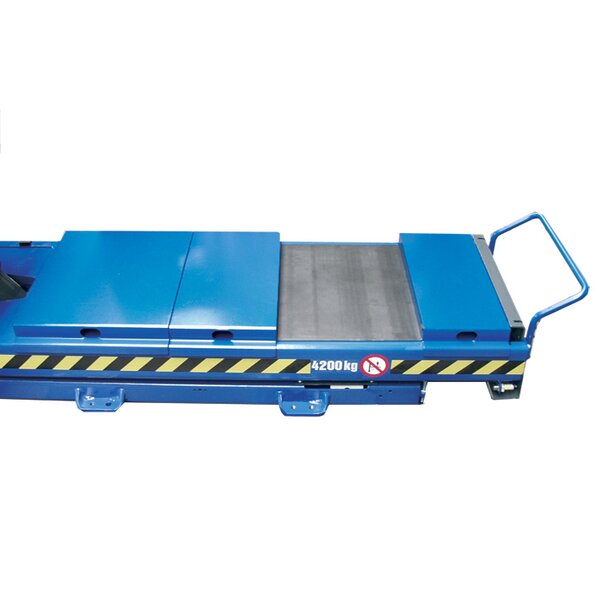

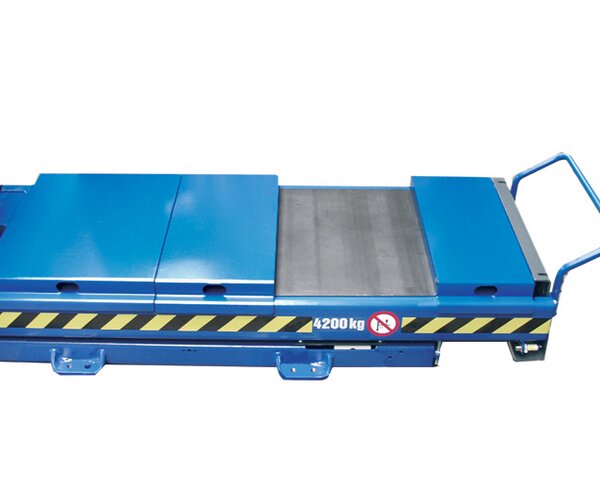

- Gris antracita, RAL7016 (Plataforma, Placas de compensation, Rampas de acceso, Bastidor del suelo)
- Gris ventara, RAL 7040 (Tijeras, Consola de comunicatión)
- Regulación de sincronismo completamente automática de las plataformas y del elevador deruedas libres
- El sistema de medición de recorrido, libre de mantenimiento e integrado en los cilindros de elevación, (sistema de medición de recorrido lineal-absoluto) hace prescindibles las barreras de luz para monitorizar la sincronización y los interruptores eléctricos para detectar la altura de elevación
- Alta seguridad mediante parada inmediata en caso de chocar (en un lado) con un obstáculo con una diferencia de altura mínima
- Protección de corte/aplastamiento mediante parada CE
- Parada automática durante la elevación al alcanzar la altura deseada mediante punto de parada individualmente programable
- Teclado de membrana robusto
- Inclinación de las plataformas para subir y bajar los vehículos de forma más sencilla (opcional)

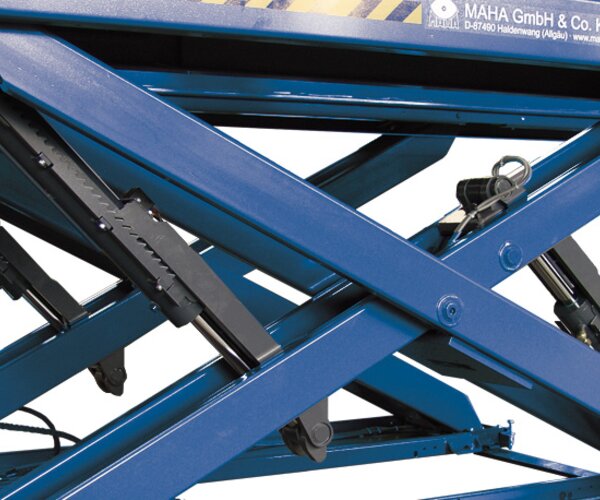

- Gatillo doble (opcional) para la medición de bastidores que ofrece una estabilidad mejorada de las tijeras (no posible en combinación con elevador de ruedas libres)
- Reducción de los tiempos de subida/bajada (opcional)
Volumen de suministro:
- Elevador de tijeras, modelo: DUO CM 4.2 A
- Pupitre de mando con control y grupo hidráulico
- Interruptor principal con llave
- 2 rampas de acceso largas, 2 arcos de seguridad

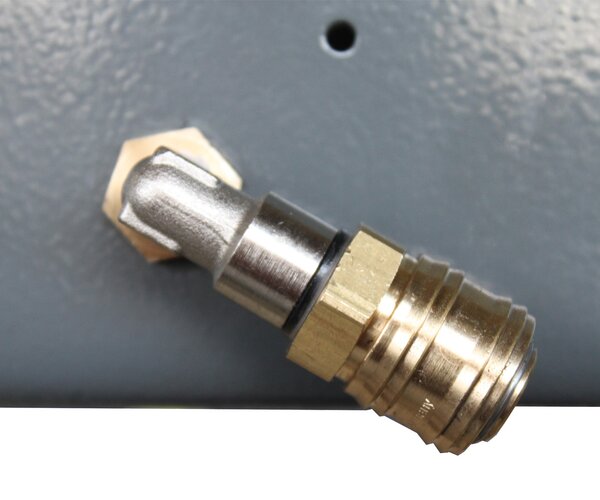

- 2 acoplamientos rápidos de aire comprimido en las plataformas
- Chapas protectoras para cables y tubos hidráulicos
- 8 lazos de cable como ayuda de transporte
- Manual de instrucciones y libro de inspecciones
- Declaración de conformidad CE
-Embalaje de transporte
Descargas
Documentos de venta
| Folletos | ||
|---|---|---|
|
Folleto MAHA DUO
|
||
|
Folleto (Versión para imprimir) MAHA DUO print
|
||
| Ficha Técnica | ||
|---|---|---|
|
Ficha técnica DUO CM 4.2 A
|
||
|
Ficha técnica (Versión para imprimir) DUO CM 4.2 A
|
||
Documentación técnica
| Manuales de instrucciones | ||
|---|---|---|
|
Manual de instrucciones DUO CM
|
||
Datos técnicos
Datos técnicos:
| Capacidad de carga CE | 4200 kg |
| Capacidad de carga CE con elevador de ruedas libras 4200 kg | |
| Altura elevación máx. | 2075 mm |
| Recorrido de elevación | 1850 mm |
| Tiempo de subida/bajada | |
| en función de la carga | aprox. 40/40 s |
| Dimensiones totales (La x An x Al) | 5900 x 2075 x 240 mm |
| Altura de paso (sin accesorios) | 240 mm |
| Dimensiones plataforma (La x An x Al) | 4400 x 617 x 126 mm |
| Longitud de platamforma opcional | 4800 mm |
| Potencia motriz | 2,5 kW |
| Presión de servicio | 190 bar |
| Alimentación de tensión | 3/N/PE 400 V 50 Hz |
| Fusible gG | 16 A |
| Peso | 2650 kg |
| Peso incl. embalaje | 2700 kg |
- Dimensiones del embalaje (La x An x Al) 4500 x 800 x 800 mm
| Cantidad de aceite hidráulico | |
| (no incluido en el volumen de suministro) | 40 l |
