Detalles del producto / volumen de suministro
Descripción:

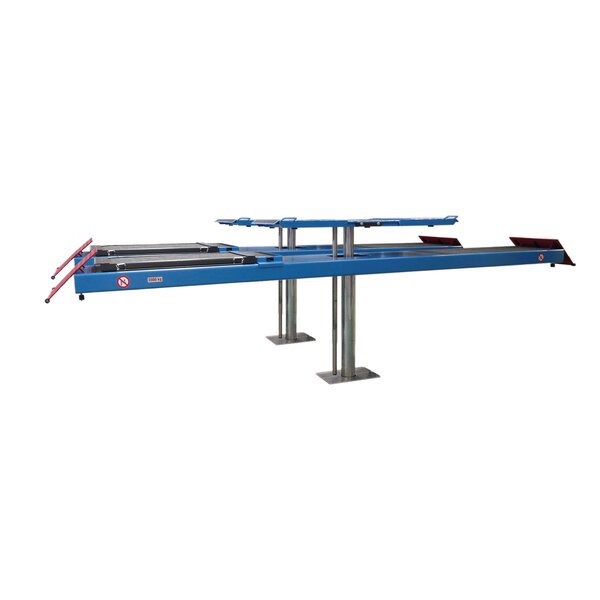

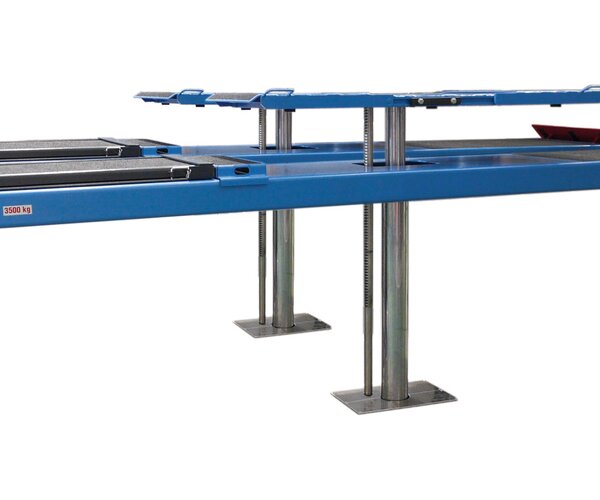

Elevador bajo suelo de dos pistones con plataforma y
apoyo de plataforma
Descripción:
- Longitud plataformas 4400 mm, ideal para turismos y furgonetas pequeñas
- Gran libertad demovimientos bajo el elevador gracias a la unidad de elevación por pistones sencilla, que ofrece una mejor iluminación debajo del vehículo
- Elevador versátil con muchas posibilidades de uso:
- Elevación rápida del vehículo mediante las plataformas principales en la recepción dialogada o para la medición del chasis
- adicionalmente para la reparación y para trabajos de control
- elevación de ruedas libres mediante apoyo con brazos oscilantes clásicohasta un recorrido de elevación de 600 mm o con elevación completa hasta 2000 mm (opcional)
- Ampliación opcional para la recepción dialogada - elevador con nivelación de las plataformas para un acceso plano
- Ampliación opcional a elevador para la medición de chasis con plataformas exactamente ajustadas, placas deslizantes para el apoyo de ruedas sin tensión, nivelación de plataformas y soportes de medición de ejes
- Correderas del elevador de ruedas libres regulables de forma continua en la posición base del elevador de ruedas libres, por lo que se evita la pérdida de tiempo por elevación para el ajuste así como una parada intermedia durante la marcha atrás.
- Fácil acceso al elevador mediante plataformas del elevador de ruedas libres que cubren el ancho completo de la plataforma principal
- Apoyo completo del elevador de ruedas libres con revestimiento granulado de serie
- El revestimiento de las plataformas con recubrimiento en polvo de alta calidad refuerza la protección anticorrosión y mejora la imagen
- Revestimiento de las plataformas opcional con revestimiento granulado o panel de aluminio
- Conexión de aire comprimido integrada y alimentación opcional 230 V/1 PH en las plataformas
- Distintas variantes de montaje para un uso óptimo con
- plataformas sobre suelo con poca altura de paso y área de paso sobre la plataforma sin bordes peligrosos.
- plataformas a ras de suelo para un mejor acceso del elevador, sin grupos constructivos sobresalientes en el área del elevador.
- plataformas a ras de suelo para un mejor acceso del elevador, sin grupos constructivos sobresalientes en el área del elevador y con compensación completa con el suelo del área de paso del elevador sin bordes peligrosos
- Plataforma y compensación de suelo preequipados para el uso de un elevador de ejes opcional
- Tratamiento anticorrosión adicional en las zonas de engrapado y sellado de huecos
- Iluminación por LED sin reflejos y giratoria opcional
- Protección de corte/aplastamiento mediante parada CE
Unidad de elevación MAESTRO:
- El émbolo hidráulico cromado duro protegido contra la corrosión ofrece una estabilidad duradera, ya que este se sumerge en el aceite hidráulico en cada recorrido, por lo que se aplica una capa de protección latente
- Instalación sencilla suspendida del elevador - la transmisiónde la fuerza por tanto se efectúa de forma ventajosa al suelo de la nave
- Bomba hidráulica muy silenciosa y motor eléctrico en versión bajo aceite con protección contra la corrosión, versión con aceite ecológico opcional
- Control electrónico del elevador con indicador de fallo óptico
- Descarga de emergencia operada por batería
- Optimización de la ergonomía completa del puesto de trabajo mediante mando opcional independiente de estándares mediante lámpara de energía o sistema de conmutación empotrado
Volumen de suministro:
- Plataforma 4400 mm, Elevador de ruedas libres plataforma, con revestimiento en polvo Gris antracita (RAL 7016)
- Unidad de elevación con dispositivo de subida adicional
integrado
- Rampas de acceso y chapas de arranque
- Acoplamiento rápido montado en la plataforma
- Material de canalización y fijación
- Chasis/bastidor de montaje no incluido en el volumen de suministro
- Cable de bajada de emergenciapara su conexión a la caja de distribución
- Unidad de mando con cable de control 4 x 10 m (cable Ölflex)
- Interruptor principal con llave
- Manual del usuario y libro de pruebas
- Declaración de conformidad CE
Datos técnicos
Datos técnicos:
| Capacidad de carga CE | 3500 kg |
| Capacidad de carga CE elevador de ruedas libres | 3500 kg |
| Dimensiones plataforma (La x An x Al) | 4400 x 617 x 126 mm |
| Ancho de paso interior | 840 mm |
| Dimensiones totales (La x An x Al) | 5471 x 2074 x 186 mm |
| Altura elevación máx. | 2090 mm |
| Recorrido de elevación elevador de ruedas libres | 600 mm |
| Elevador de ruedas libres | |
| apoyo longitudinal de regulación continua | 1325 - 2042 mm |
| Elevador de ruedas libres apoyo transversal | 840 - 2074 mm |
| Elevador de ruedas libres altura de montaje | 60 mm |
| Diámetro de pistón | 125/90 mm |
| Distancia entre pistones | 1350 mm |
| Profundidad de montaje | 2380 mm |
| Tiempo de subida/bajada | |
| en función de la carga | aprox. 35/35 s |
| Tiempo de subida/bajada elevador de ruedas libres | |
| en función de la carga | aprox. 11/11 s |
| Cantidad de aceite hidráulico | |
| (no incluido en el volumen de suministro) | aprox. 108 l |
| Presión de servicio | 28 bar |
| Unidad de control (Al x An x Pr) | 400 x 280 x 120 mm |
| Potencia motriz | 3,0 kW |
| Fusible gG | 16 A |
| Alimentación de tensión | 3/N/PE 400 V 50 Hz |
